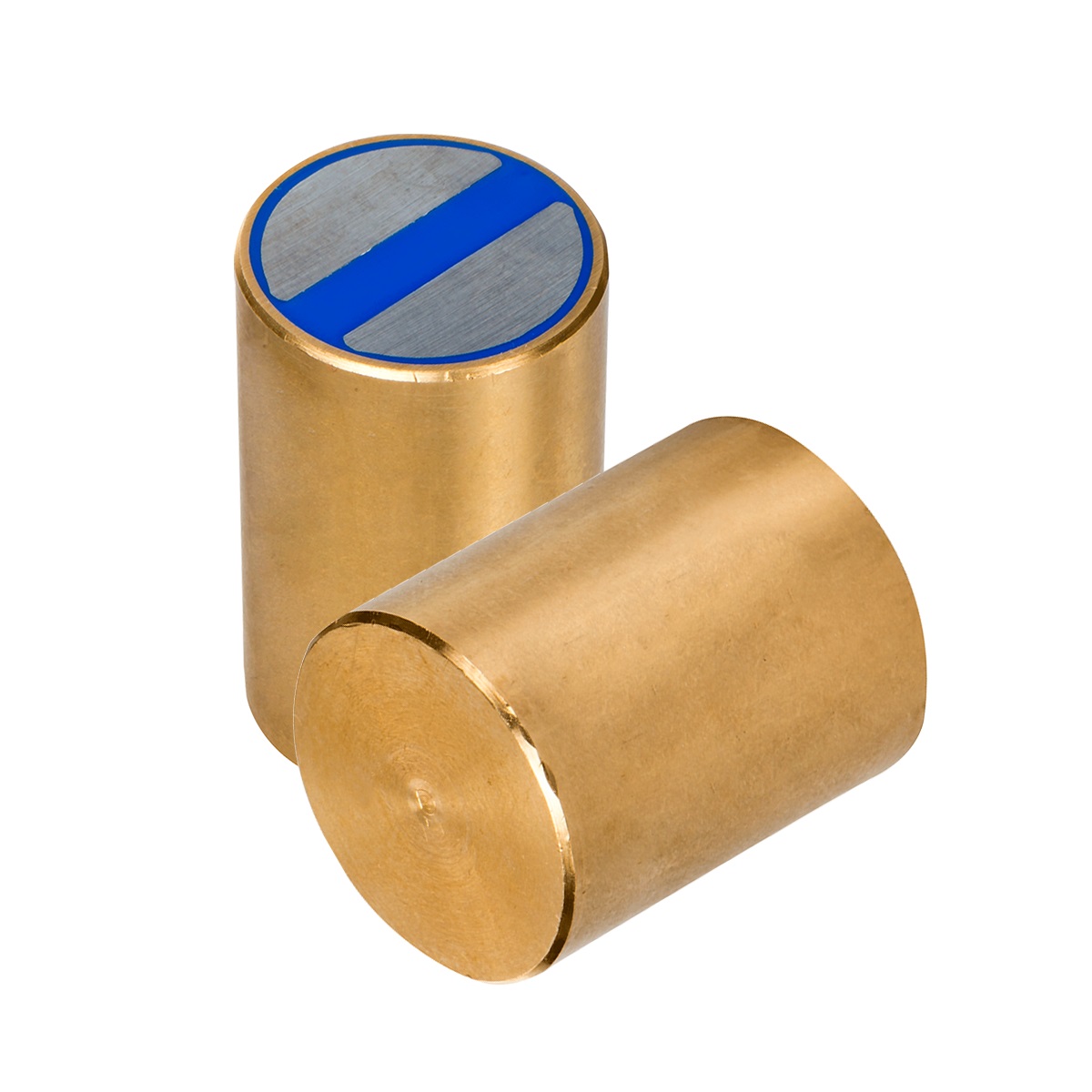

Stabgreifer Neodym 16 mm x 20 mm mit Passungstoleranz h6
Produkt-Nr.:
107/05
Der Stabgreifer zeichnet sich dadurch aus, dass die Rohmagnete in einem Metallgehäuse eingebettet sind. So wird das magnetische, keramische Material optimal gegen äußere Beschädigungen geschützt. Durch den Metallmantel und Isolationsbereiche wird die gesamte Magnetkraft auf eine Stirnfläche verlagert. Je nach Systemaufbau kann die Haftkraft auf einen Punkt auf das 18-fache fokussiert werden!

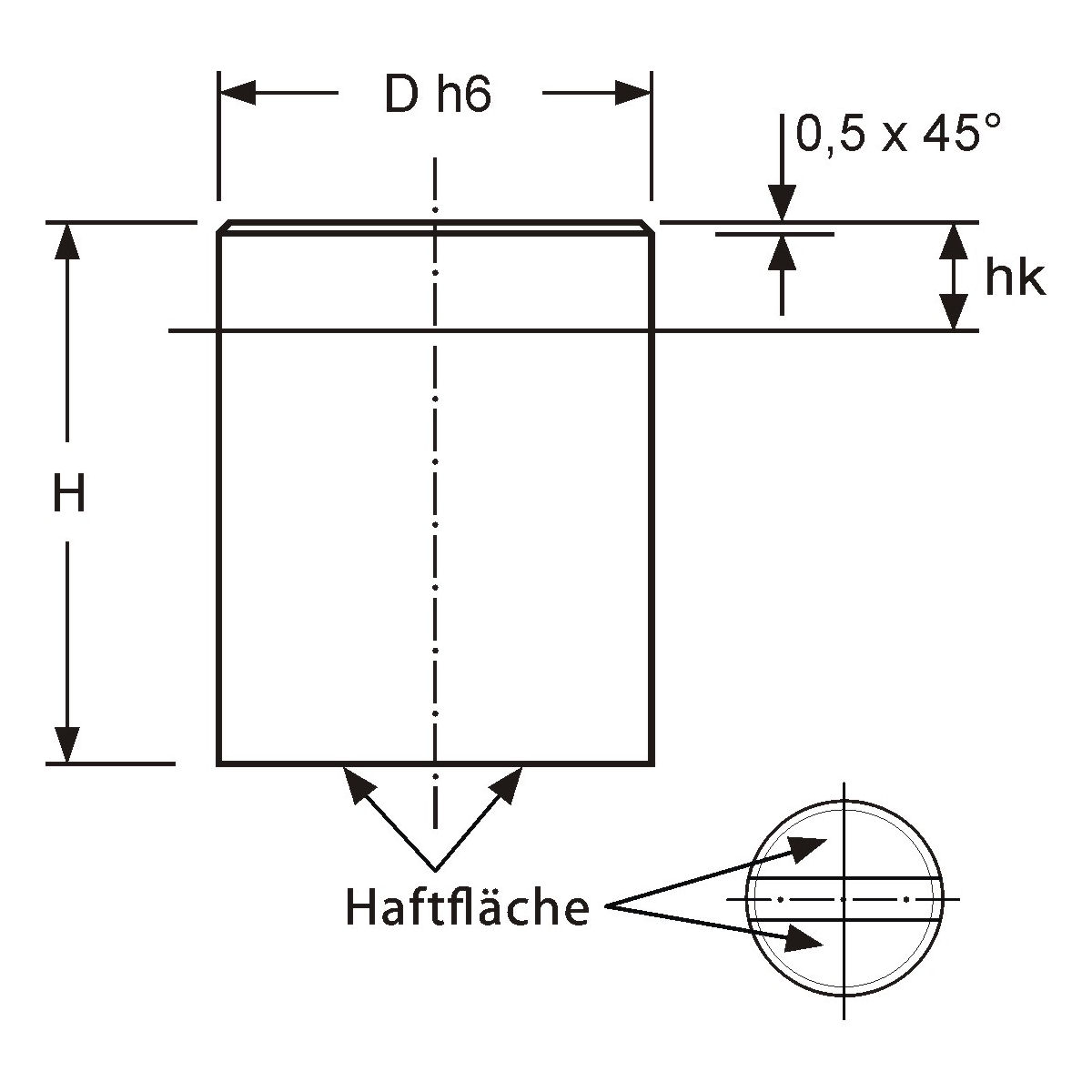

Größentabelle
D in mm | Toleranz D in mm | H in mm | Toleranz H in mm | hk in mm | Haftkraft in N | max. Einsatztemperatur in °C | Klima | Qualität | Mantel | |
---|---|---|---|---|---|---|---|---|---|---|
107/01 | 6 | +/-0,2 | 20 | +/-0,2 | 10 | 10 | 80 | trocken | N35 | Messing |
107/02 | 8 | +/-0,2 | 20 | +/-0,2 | 10 | 25 | 80 | trocken | N35 | Messing |
107/03 | 10 | +/-0,2 | 20 | +/-0,2 | 8 | 45 | 80 | trocken | N35 | Messing |
107/04 | 13 | +/-0,2 | 20 | +/-0,2 | 6 | 70 | 80 | trocken | N35 | Messing |
107/05 | 16 | +/-0,2 | 20 | +/-0,2 | 2 | 150 | 80 | trocken | N35 | Messing |
107/06 | 20 | +/-0,2 | 25 | +/-0,2 | 5 | 280 | 80 | trocken | N35 | Messing |
107/07 | 25 | +/-0,3 | 35 | +/-0,3 | 7 | 450 | 80 | trocken | N35 | Messing |
107/08 | 32 | +/-0,3 | 40 | +/-0,3 | 4,5 | 700 | 80 | trocken | N35 | Messing |
