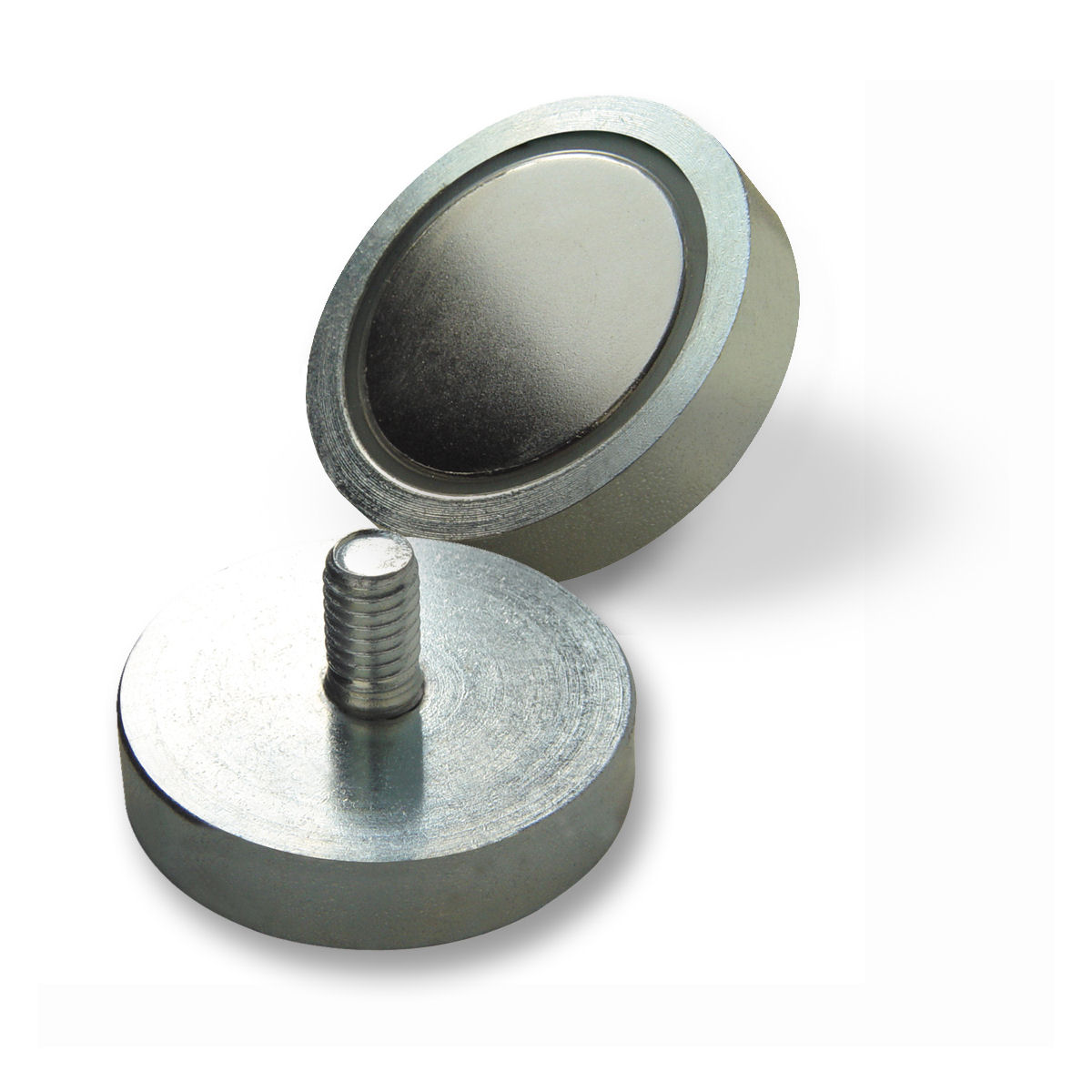

Flachgreifer Neodym 6 mm mit Außengewinde M3x7
Produkt-Nr.:
115/98
Die Ummantelung unserer Flachgreifer schützt das empfindliche Magnetmaterial vor äußeren Einflüssen. Ihre Haftkraft ist bis zu fünfmal höher als bei Rohmagneten und die Feldlinien werden auf eine Rundfläche geleitet. Die Anschraubmöglichkeiten umfassen Innengewinde, Außengewinde und Mittellochbohrung.
Größentabelle

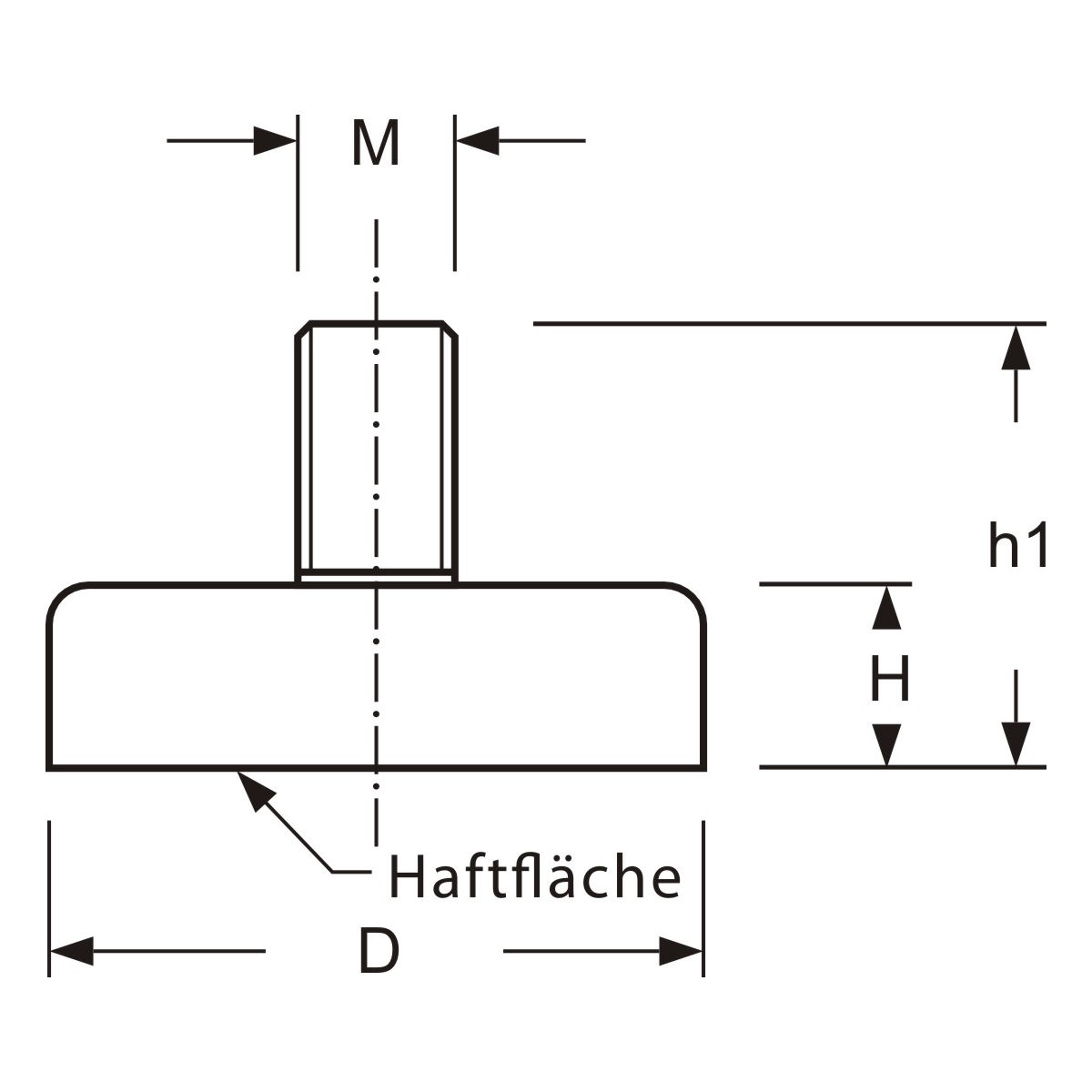

D in mm | Toleranz D in mm | H in mm | Toleranz H in mm | h1 in mm | Gewinde | Haftkraft in N | max. Einsatztemperatur in °C | Klima | Qualität | Mantel | |
---|---|---|---|---|---|---|---|---|---|---|---|
115/01 | 10 | +/-0,1 | 4,5 | +/-0,1 | 12,5 | M4 x 8 | 25 | 80 | trocken | N35 | Stahl, verzinkt |
115/01M3 | 10 | +/-0,1 | 4,5 | +/-0,1 | 11,5 | M3 x 7 | 25 | 80 | trocken | N35 | Stahl, verzinkt |
115/02 | 13 | +/-0,1 | 4,5 | +/-0,1 | 12,5 | M5 x 8 | 60 | 80 | trocken | N35 | Stahl, verzinkt |
115/03 | 16 | +/-0,1 | 4,5 | +/-0,1 | 12,5 | M6 x 8 | 95 | 80 | trocken | N35 | Stahl, verzinkt |
115/04 | 20 | +/-0,1 | 6 | +/-0,1 | 16 | M6 x 10 | 140 | 80 | trocken | N35 | Stahl, verzinkt |
115/05 | 25 | +/-0,1 | 7 | +/-0,2 | 17 | M6 x 10 | 200 | 80 | trocken | N35 | Stahl, verzinkt |
115/06 | 32 | +/-0,1 | 7 | +/-0,2 | 17 | M6 x 10 | 350 | 80 | trocken | N35 | Stahl, verzinkt |
115/07 | 40 | +/-0,1 | 8 | +/-0,2 | 20 | M8 x 12 | 670 | 80 | trocken | N35 | Stahl, verzinkt |
115/98 | 6 | +/-0,1 | 4,5 | +/-0,1 | 11,5 | M3 x 7 | 5 | 80 | trocken | N35 | Stahl, verzinkt |
115/99 | 8 | +/-0,1 | 4,5 | +/-0,1 | 12,5 | M4 x 8 | 13 | 80 | trocken | N35 | Stahl, verzinkt |
